네트워크 케이블의 기초에 대해서 알아보아요!!



네트워크 케이블은 전송 속도가 빨라지면, 전송 거리는 짧아진다.





10  Base T 에서 알아볼까요?



10 : 10Mbps 의 의미

Base : 케이블이 Baseband 용 케이블이라는 것을 알려줘요!

           케이블 종류는 Baseband ( 디지털방식 ) or Broadband ( 아날로그방식 ) 가 있어요



*아래는 베이스밴드와 브로드밴드 차이에 대한 설명이 잘 된 블로그에요.

https://m.blog.naver.com/PostView.naver?isHttpsRedirect=true&blogId=jvioonpe&logNo=220227244403

[PM도 알아야 할 네트워크] 베이스밴드와 브로드밴드



T : Twisted Pair ( TP )의 의미 입니다. UTP이요 ㅎㅎ



만약,



10 Base 5 처럼 마지막에 숫자가 나온다면, 5 : 500M 최대통신가능거리 입니다.



추가로 알아볼까요?



10 Base FL  :  10Mbps 속도로 통신하는 광케이블 입니다. ST 커넥터를 이용하여 연결. Single / Multi 모드 케이블 사용!

  ** FL : Fiber optic 의 의미로 광케이블을 의미





10 Base 2 : 10Mbps 속도로 통신하는 케이블이고, 아래와 같이 생겼습니다.

                   10 Base T 이전의 가장 많이 쓰던 케이블입니다.

** 가장 많이 쓰는 것

10/100/1000 Base TX : 10Mbps / 100 Mbps / 1000 Mbps 속도를 각각 낼 수 있는 UTP 케이블임

                                        1000 광용은 Cat 5 를 사용하고, 4페어(8가닥) 모두 사용해야함.

1000 Base SX : 1000Mbps 기가비트 속도가 나는 광케이블

                         short wavelen-gth 라는 광케이블임. 최대 전송 거리 270M -  500M수준임.





1000 Base LX/LH : 광케이블 최대 10Km

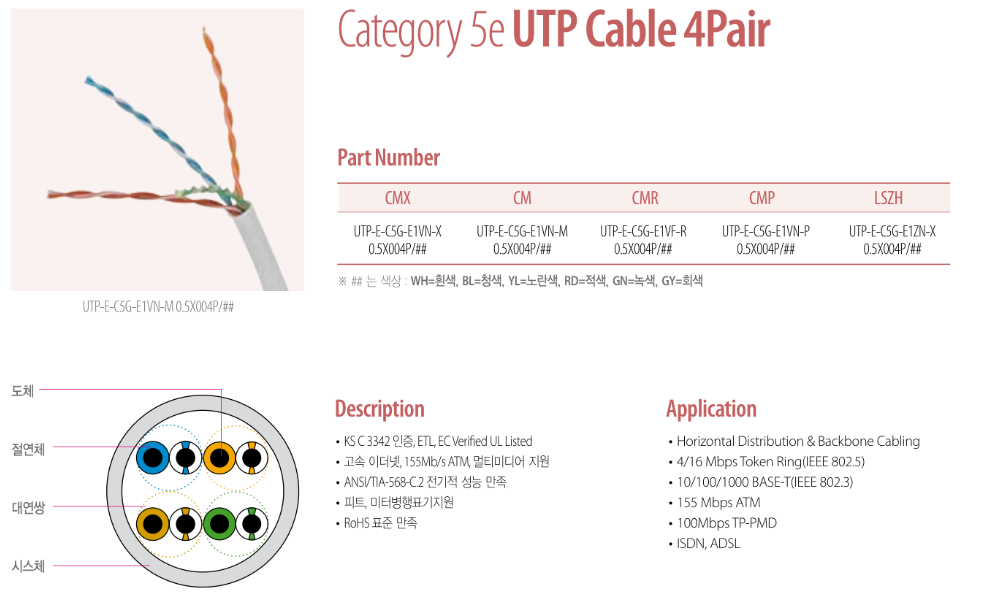

* 추가로 Cat5의 UTP의 8가닥에 대해서도 알아보자!



출처 : http://www.db8282.kr/shop/item.php?it_id=1550725420



1번 화이트 오렌지

2번 오렌지

3번 화이트 그린

4번 블루

5번 화이트 블루

6번 그린

7번 화이트 브라운

8번 브라운



1, 2번 3, 6번만 가지고 통신합니다. 기억!! 오렌지와 그린만!!





참고!



Token Ring     3,4,5,6
ATM?,DSU,FDSU     1,2,7,8
100VG-AnyLAN     1,2,3,4,5,6,7,8
10M ethernet     1,2,3,6
100M ethernet     1,2,3,6
giga ethernet     1,2,3,4,5,6,7,8
CSU,ROUTER     1,2,4,5
