[네트워크] 이중화 프로토콜 VRRP 에 대해서



네트웍을 구성할 때, 안정적인 통신 환경을 구성하기 위해 1)부하 분산 or 2)Failover 의 목적으로 이중화를 구성한다.



그 중에서 2) Failover 는 장비의 장애 발생으로 인한 네트웍 불가 리스크를 최소화 한다.



이중화를 구성할 때는 당연히 프로토콜 방식으로 구성하며 다양한 이중화 프로토콜이 존재한다.



그 중에서도 VRRP 방식에 대해서 알아보자.



VRRP 는 Virtual Router Redundancy Protocol (가상 라우터 다중화 프로토콜)의 약자로

: 가상 라우터 장애 복구 프로토콜이라고도 한다.

  게이트웨이 다중화 프로토콜  ( FHRP : First Hop Redundancy Protocol )중 하나이다.



FHRP 에는 HSRP, VRRP, GLBP 등이 있으며, Cisco 표준 이중화 프로토콜인 HSRP와 VRRP는 비슷하다.



VRRP 동작 방식에 대해 알아보자



VRRP 이중화를 구성할 때  두 장비를  가상IP로 묶는 VIP ( Virtual IP : 가상 IP )가 있고, 각각의 장비는 RIP ( Real IP : 실제 IP ) 도 가지고 있다. 그리고 두 이중화 구성 장비는 각자의 역할이 있다. Master / Slave 가 그 역할이며,

말 그대로 Master 가 모든 임무를 먼저 수행하고, 갑자기 Master가 문제가 생겨서 제 역할을 못하거나 Failover을 시키게 되면, Slave 가 Master 역할을 가져간다. ( 원래 Master 역할 장비는 당연히 Slave 역할로 바뀐다. )

메인 역할을 수행하는 Master가 VIP를 가져간다. RIP와 VIP를 둘다 가지고 있는 것이고, 통신은 VIP로 한다.

RIP = VIP 로 같아도 된다. ( HSRP는 안된다 )





예를들어, 네트웍 대역대를 1.1.1.0/24 로 구성할 때, 게이트웨이 장비를 VRRP로 이중화를 구성한다고 하면,

GW#1 장비와 GW#2 장비가 있다고 할 때,

---아래와 같이 구성한다---

GW#1 RIP = 1.1.1.2/24

GW#2 RIP = 1.1.1.3/24



그러면 의문이 생길 것이다.

어떤 기준으로 Master / Slave 를 정할까?

당연히 선출 기준이 있다.

1) VIP = RIP 같은 장비

2) VRRP Priority 우선순위 가 높은 장 ( 기본이 100 , 보통은 120,200,150 등을 Master Priority 값으로 설정한다.)

3) RIP 주소가 높은 장비



Gateway IP = VRRP의 VIP = 1.1.1.2/24 ( 이렇게하면 GW#2 가 Master 를 가져간다! )



그리고 특징이 하나 있는데, Single Virtual Router 방식입니다.

물리인터페이스에 설정하게되어서 가상 Virtual 그룹을 하나밖에 못 만듭니다.

VLAN에 설정하면 여러개의 그룹을 생성할 수 있습니다.

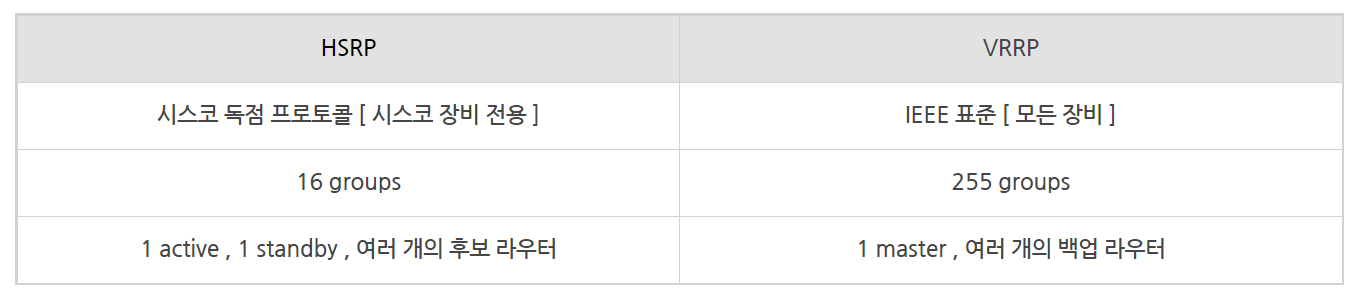

살짜쿵 HSRP와 VRRP를 비교해봐여!!

(근데 16 groups는 아닌뎅! > 더 발전했죠!)
